调压控制器是一种利用晶闸管(可控硅)作为基础、智能数字电路或模拟电路为核心的电力电子设备。它通过调整加到负载上的电压、电流和功率，实现对电能的精确控制。这种设备在工业领域有着广泛的应用，特别是在需要精确控制温度、电流或电压的场合。如冶金、建材化工、轻纺等行业中硅碳棒、硅钼丝等电元件电加温以及钼电极、石墨电极在加温介质中的电容及化工行业反应釜等各种需要串接变压器的场合。

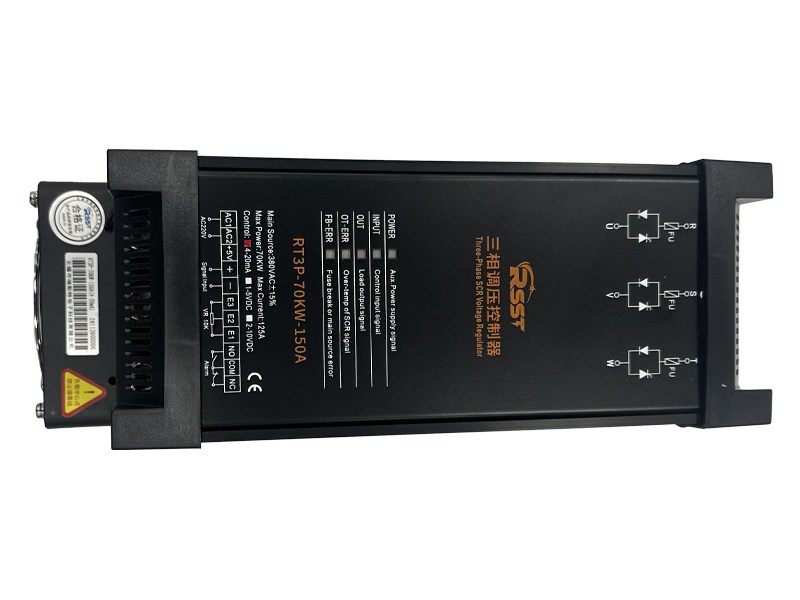

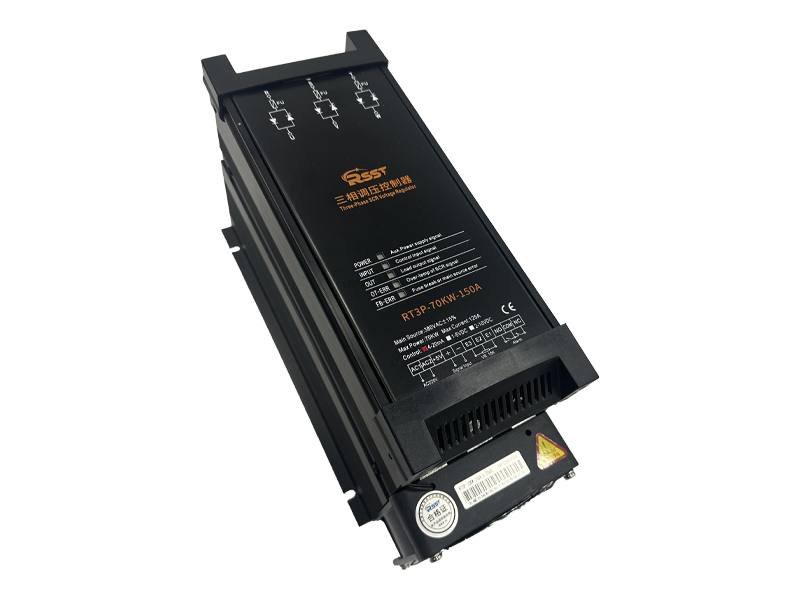

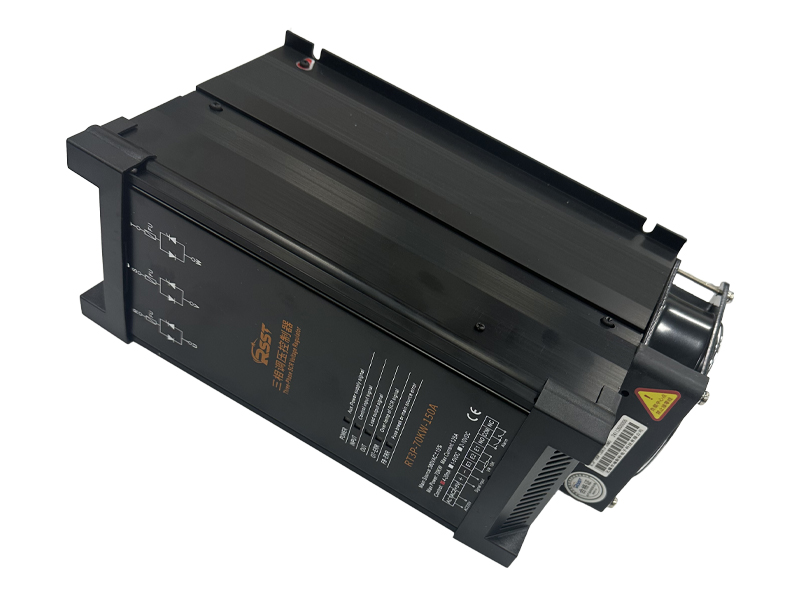

本公司生产的RT系列三相调压控制器是一款用经典模拟量电路设计的产品，具有稳定性与美观易用的特点。控制板采用SMD贴片原件，抗干扰性佳。整机采用铝合金发黑外壳，引导风扇气流散热，体积小散热效果佳。特有的负载输出状态指示灯，可直观反映负载电流大小。标配电源缺相报警，可控硅超温报警，熔断器(FUSE)熔断指示，并有一组报警接点输出，保护调压控制器和负载。输入方式：4-20mA、1-5VDC、2-10VDC三种方式由P1JUMP自由切换选择不需更换主机。全系均为三相相位控制比例式线性输出，负载电流可从0A至额定电流线性变化，控温精确，精度0.3%符合各种负载要求。

请在使⽤本产品时注意以下事项:

安全：

1、使⽤前请认真阅读安全注意事项后使⽤。此表⽰的注意事项是有关安全⽅⾯的重要内容请务必执⾏。

2、本产品如果使⽤在对⼈员伤害及引起重⼤财产损失设备上时，必须设置双重或三重保护装置后使⽤。

3、在维修设备时，要隔离主电源，如果只关掉调压控制器是不够的，因其输出端仍会带电，会发⽣触电危险。

警告：

1、为了维护本产品的⻓期使⽤请正确使⽤标准输入电压。

2、请不要随意去分解、加⼯、改装、修理本产品，会有触电、⽕灾等危险。

注意：

1、请确认在成品运输过程中⽆破损后使⽤。

2、环境的设计对本产品的性能及寿命有很⼤影响，所以请避开以下环境：温度⾼空⽓不易流通的环境、有腐蚀性⽓体和有害⽓体等场所（此种场合需⽤控制箱或控制室有效隔离）。

3、安装在控制箱内时在箱体上部打孔并安装排⻛扇。

4、使⽤周围湿度：15%-75%RH（⽆结霜）。

5、使⽤周围温度：0℃~40℃MAX60℃（当周围温度在40℃~60℃之间，每增加1℃,额定电流须衰减1.2%）。

6、⼯作海拔⾼度:≤1000⽶，超过1000⽶按GT/T3859.1-2013（5.3）标准降额使⽤。

7、输⼊输出联机中接线⼀定要紧固。调压控制器属于⼤电流产品，如端⼦未紧固会造成弧焊现象，电流数倍增加，造成零部件烧毁。

8、散热器温度⾼禁⽌与⾝体接触。

9、输⼊输出端⼦有触电的危险请避免与导体的直接接触。

10、安装时应遵守⽓体热学原理，请按上下垂直⽅向安装。

11、本产品包括元器件在内正常使⽤下保证使⽤期为1年。

12、负载共线不可接零线或地线，否则会造成控制器⽆法关闭⽽失去控制。

13、负载未接或电流⼩于0.6A以下，控制器⽆法作正常测试（负载请⼤于0.6A）。

控制器安装

安装前请检查调压控制器的型号规格是否与订货要求相⼀致。若不符合请与供货单位联系更换。请检查产品在运输中是否有损伤，如：外壳凹陷、变形，内部连线、连接件松动等。安装时应注意以下事项：

危险：

1、控制器应安装在⾦属等不可燃物上，否则有发⽣⽕灾的危险。

2、不要安装在含有爆炸性⽓体的环境⾥，否则有引发⽕灾的危险。

3、不要把易燃、易爆物品放在控制器附近，否则有引发爆炸的危险。

4、不要将螺钉、垫⽚等⾦属物掉进控制器内部，否则有引发爆炸和发⽣⽕灾的危险。

5、控制器有损坏或接线脱落时，请不要安装运⾏，否则有发⽣⽕灾的危险。

6、必须由具有专业资格的⼈员进⾏配线作业，否则有触电的危险。

7、确认输⼊电源380VAC处于完全断开的情况下，才能进⾏配线作业，否则有触电的危险。

8、必须将控制器可靠接地，否则有触电的危险。

9、必须由具有专业资格的⼈员才能更换零件，严禁将线头或⾦属物遗留在控制器内，否则有引发和发⽣⽕灾的危险。

10、运⾏前必须进⾏相关参数和线缆连接的确认，否则有损坏财物的危险。

注意：

1、控制器请勿安装在多导电尘埃、⾦属粉末、腐蚀性、爆炸性⽓体的场所。

2、请勿安装在⾼温环境和通⻛不良的场合，否则请低于额定容量的70%使⽤。

3、控制器主回路端⼦与导线端⼦必须牢固连接，接线电缆端⼦的裸露部分,⼀定要⽤绝缘㬵带包扎好。

4、控制器使⽤时内部会产⽣热量，安装时请垂直安装且两旁需预留空隙，避免造成散热不良引起的电⼒模块快速⽼化和损坏。安装⽅向如图1所⽰，最⼩安装空间如图2所⽰（单位mm）。

5、控制柜需有空⽓对流通⻛孔，请依照热空⽓从下往上的原理安装通⻛孔或加装空⽓对流⻛扇。

控制器配线

1、根据功率控制器的额定电流，选择合适的导线或铜排连接主回路输⼊R、S、T，连接负载到U、V、W。

2、选⽤0.5~1mm²的导线连接调压控制器的⼯作电源220VAC。

3、建议使⽤多芯屏蔽电缆或绞合线连接控制信号端⼦，控制电缆应充分远离主电路和强电电路（包括电源线、电机线等），并且不能与之并⾏放置（可采⽤垂直布线），避免⼲扰。

常⻅故障及简单处理

1、负载输出不平衡

(1)、关断电源，测量负载三相之间阻值是否相同。如果阻值不同就会造成电流不平衡。

(2)、三相电源电压不平衡，是否是使⽤电尖端或是发电机电源的原因造成。

(3)、调压器内部故障，可能是某相晶闸管直通或者是⽆触发原因造成。此情况请与本公司联系更换或维修。

(4)、三相电源缺相造成负载输出不平衡。检查⾯板FB-ERR指⽰灯是否亮灯，如果灯亮，检查主电源380VAC是否正常、调压器内置熔断器是否熔断。如果熔断器坏，请更换新的熔断器。此情况请检查负载是否超出额定⼯作电流或负载是否存在接地、短路等现象。

(4)、控制板元器件损坏等其他原因造成。

2、调压器⽆法关断，⼀直有输出，输出电流约在正常值的20-50%

(1)、可能控制板元器件VR4电位器(BAIS)跳动，请顺时针调节直到负载⽆输出为⽌。

(2)、负载共线不可接零线或者接地，否则会造成调压器⽆法关闭⽽失去控制。

(3)、使⽤万⽤表测量负载与机体是否短路。

3、调压器⽆输出

(1)、⾯板POWER指⽰灯不亮，调压器⽆法⼯作，请检查控制板AC1、AC2端是否有交流220V电压。如果正常，请⽤万⽤表测量AC1、AC2之间阻值是否正常(正常是390Ω左右，异常是1.1KΩ左右)，阻值异常是控制板问题，请更换相同规格的控制板或送修。

(2)、检查⾯板INPUT、OUT指⽰灯是否亮灯，如果未亮请检查控制板接线端⼦“+”与“-”之间是否有信号输⼊或者是正负信号是否接反。如果控制信号正常，请检查控制板接线端⼦“E2”与“E3”之间是否短接，短接状态下调压器才会正常⼯作。

(3)、⾯板OT-ERR指⽰灯亮，调压器停⽌⼯作，表⽰调压器散热器表⾯温度超出正常⼯作温度。此情况请检查调压器⻛机是否正常运转或者改变控制柜的通⻛系统，保证调压器有良好的散热环境。

4、⼈为疏忽造成的故障

(1)、负载短路造成保险丝烧断。安装完成请先⽤万⽤表测试负载阻值是否平衡，⽆短路现象、电压正常再送电测试。

(2)、三相电源进线端和负载输出端的接线螺丝未拧紧造成故障。因为调压器属于⼤电流产品，如果螺丝未拧紧会导致⼤电流拉弧使电流增加数倍，从⽽造成端⼦、熔断器、模块等烧毁。

客⼾须知

尊敬的客⼾，感谢您选择⽆锡市瑞斯特电⼦科技有限公司的产品或服务！

为了确保您得到满意的服务，我们已经采取了⼀系列管理和技术上的措施。同时，我们希望您能够协助我们监督和提⾼服务质量和效率。

请您仔细阅读以下条款，以便在需要时能够获得优质服务：

1、整机产品⾃出售之⽇起（以发票⽇期为准）保修18个⽉。在保修期内，如果在正常使⽤情况下发⽣⾮⼈为的故障或损坏，本公司提供免费维修。

2、即使在保修期内，有以下原因引起的故障，也将收取⼀定的维修费⽤：

(1)、不按使⽤⼿册或超出标准规范使⽤所引起的故障；

(2)、未经允许⾃⾏修理或改装所引起的故障；

(3)、由于保管不善引起的故障；

(4)、将整机⽤于⾮法正常功能时引起的故障；

(5)、由于⽕灾、盐蚀、⽓体腐蚀、地震、⻛暴、洪⽔、雷电、电压异常或其他不可抗⼒引起的故障；

3、⾃出⼚⽇起，超过18个⽉保修期的，收取⼈⼯费、配件成本费、运费等其他可能产⽣的费⽤，若⽤⼾⾃提不计运费。

4、在产品使⽤及服务过程中如有问题，请及时与经销商或我司直接联系。

5、当您向我们提出服务请求时，请您尽可能提供尽量多的有效信息，让我们的⼯作⼈员了解问题的详细情况，以及您为排除故障所已经采取的措施。在必要时时，可能还需要您的协助以共同进⾏故障诊断及处理。我们对您的配合表⽰⾮常感谢！

本公司保留对本条款的最终解释权。
